1.一般要求：（1）必须现场取样检测；（2）料源尽可能就地取材，石料注意保护环境；（3）集料粒径以方孔筛为准。——九游会ag-九游会官网登录入口网页路面的用料要求
2.道路石油沥青要求：——九游会ag-九游会官网登录入口网页路面的用料要求
（1）适用范围:a级沥青适用各个等级的公路，任何场合和层次（好）；b级沥青适用高速和一级公路的下面层及以下层次，二级及以下的各个层次（中）；c级沥青三级及以下公路的各个层次。（2）标号选用：对高速、一级，夏季高温、重载、山区等，尤其剪应力大的路，宜采用稠度大、黏度大的沥青；对冬季寒冷、交通量小、旅游公路宜选用稠度小、低温延度大的沥青；对温差大的地区宜选用针入度指数大的沥青；当高温和低温发生矛盾时优先满足高温。
3.乳化石油沥青要求：——九游会ag-九游会官网登录入口网页路面的用料要求
（1）适用于沥青表面处治、沥青贯入路面、冷拌沥青混合料路面，修补裂缝，喷洒透层、粘层、封层等。（2）乳化沥青类型根据集料品种选择。阳离子适用于各种集料；阴离子适用于碱性集料。（3）制备乳化沥青的基质沥青，对高速和一级公路，宜使用a、b级沥青，其他用c级沥青；（4）乳化沥青宜存在立式罐中，并保持适当搅拌。贮存期以不离析、不冻结、不破乳为度。
4.液体石油沥青要求：——郑州沥青路面的用料要求
（1）适用于透层、粘层及拌制冷拌沥青混合料。分为快凝、中凝、慢凝；
（2）制作宜采用针入度较大的石油沥青，先加热再加稀释剂，掺配煤油或轻柴油，经适当搅拌、稀释而成。
（3）制作、贮存、使用全过程通风良好。基质沥青加热严禁超140度，贮存温度不得高于50度。
5.改性沥青要求：——郑州沥青路面的用料要求
（1）可单独或复合采用高分子聚合物、天然沥青及其他改性材料制作；
（2）其他了解一下。

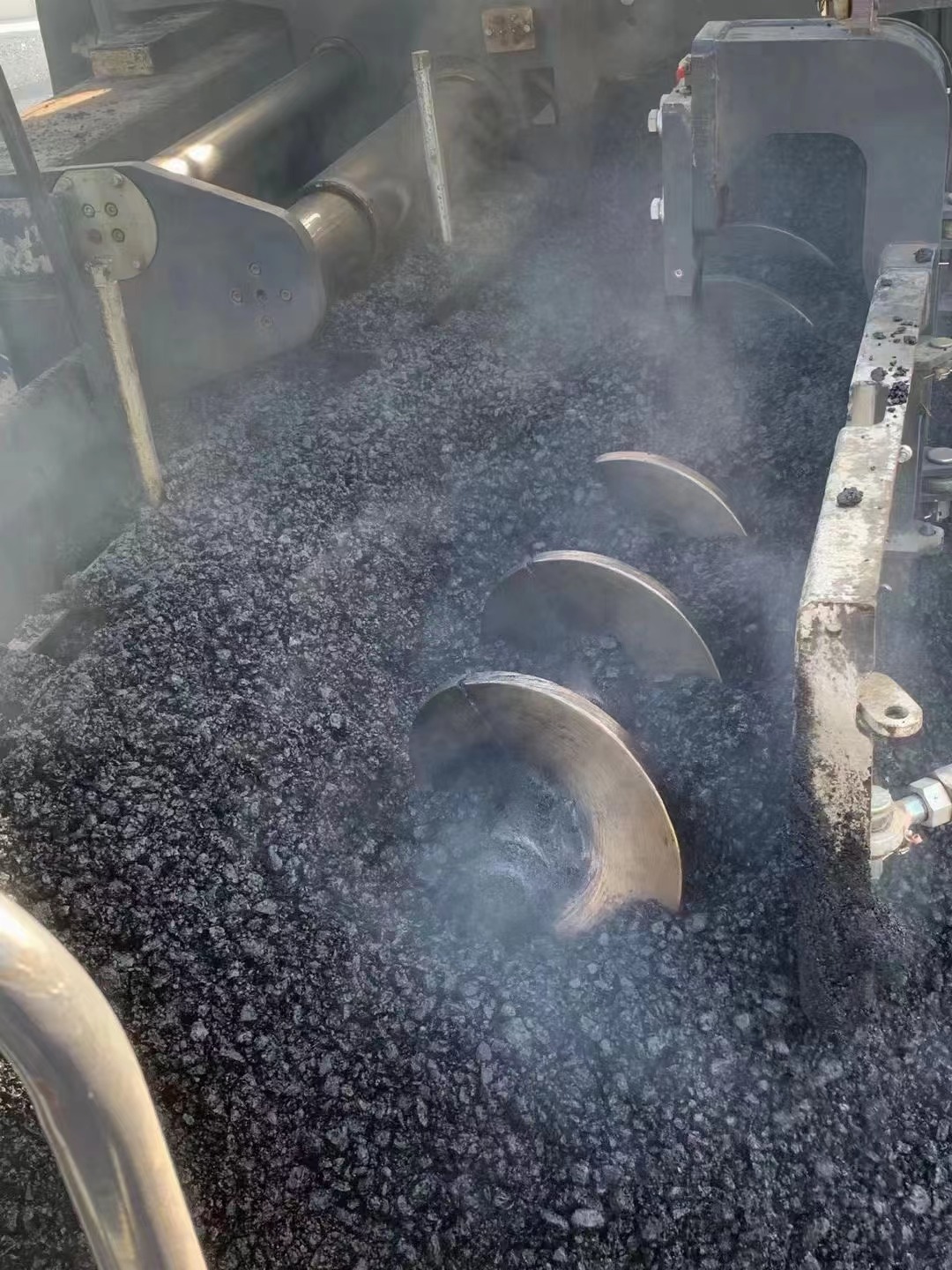

郑州沥青混合料摊铺
6.粗集料要求:——郑州沥青路面的用料要求
(1)沥青面层使用的粗集料包括碎石、破碎砾石、筛选砾石、钢渣、矿渣等，但高速公路和一级公路不得使用筛选砾石和矿渣。粗集料必须由具有生产许可证的采石场或施工单位自行加工；
（2）应洁净、干燥、表面粗糙；单一规格集料不达要求，而按配合比计算符合要求，允许使用；对受热易变质的集料，宜采用经拌合机烘干后的集料进行检验。
（3）采石场生产过程中必须彻底清除覆盖层及泥土夹层，生产碎石用的原石不得含有土块、杂物，集料成品不得堆放在泥土地上。
（4）粗集料与沥青的粘附性应符合相关要求，不符合要求时，宜掺加消石灰、水泥或用饱和石灰水处理后使用必要时加抗剥落剂。
（5）破碎砾石宜采用粒径大于50mm、含泥量不大于1%的砾石轧制，破碎面符合相关要求。
（7）筛选砾石仅适用于三级及三级以下公路的沥青表面处治路面。
（8）经过破碎且存放期超过6个月以上的钢渣可作为粗集料使用。除吸水率可适当放宽外，其他指标符合相关要求。钢渣在使用前应进行活性检验，要求游离氧化钙含量不大于3%，浸水膨胀率不大于2%。
7.细集料要求：——郑州沥青路面的用料要求
（1）细集料可采用天然砂、机制砂、石屑。（2）洁净、干燥、无风化、无杂质，并有适当的颗粒级配。（3）天然砂可采用河砂和海砂，通常用粗砂和中砂；含泥量超标应水洗后使用，海砂中的贝壳类材料必须筛除；热拌密级配沥青混合料中的天然砂不宜超过集料总量的20%，sma、ogfc混合料不宜使用天然砂。（4）石屑（5）机制砂宜采用专用制砂机制造，优质石料，级配达标。
8.填料的要求：——郑州沥青路面的用料要求
(1)矿粉必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到，去除杂质，干燥、洁净，能自由地从矿粉仓中流出。
（2）拌合机的粉尘的一部分可回收使用，但每盘用量不超填料总量的25%，掺有粉尘填料的塑性指数不大于4%。
（3）粉煤灰作为填料时，用量不超过填料总量的50%,烧失量小于12%。高速、一级公路的沥青面层不宜采用粉煤灰做填料。
9.纤维稳定剂的要求：——郑州沥青路面的用料要求
（1）宜选用木质纤维、矿物纤维。
（2）在250度的干拌温度不变质、不发脆，符合环保要求、不危害身体健康，充分分散均匀。
（3）存放应避免受潮，结团。
（4）掺入比例以质量百分率计，sma木质纤维不宜低于0.3%，矿物纤维不宜低于0.4%，必要时增加。纤维掺入量的允许误差宜不超±5%。

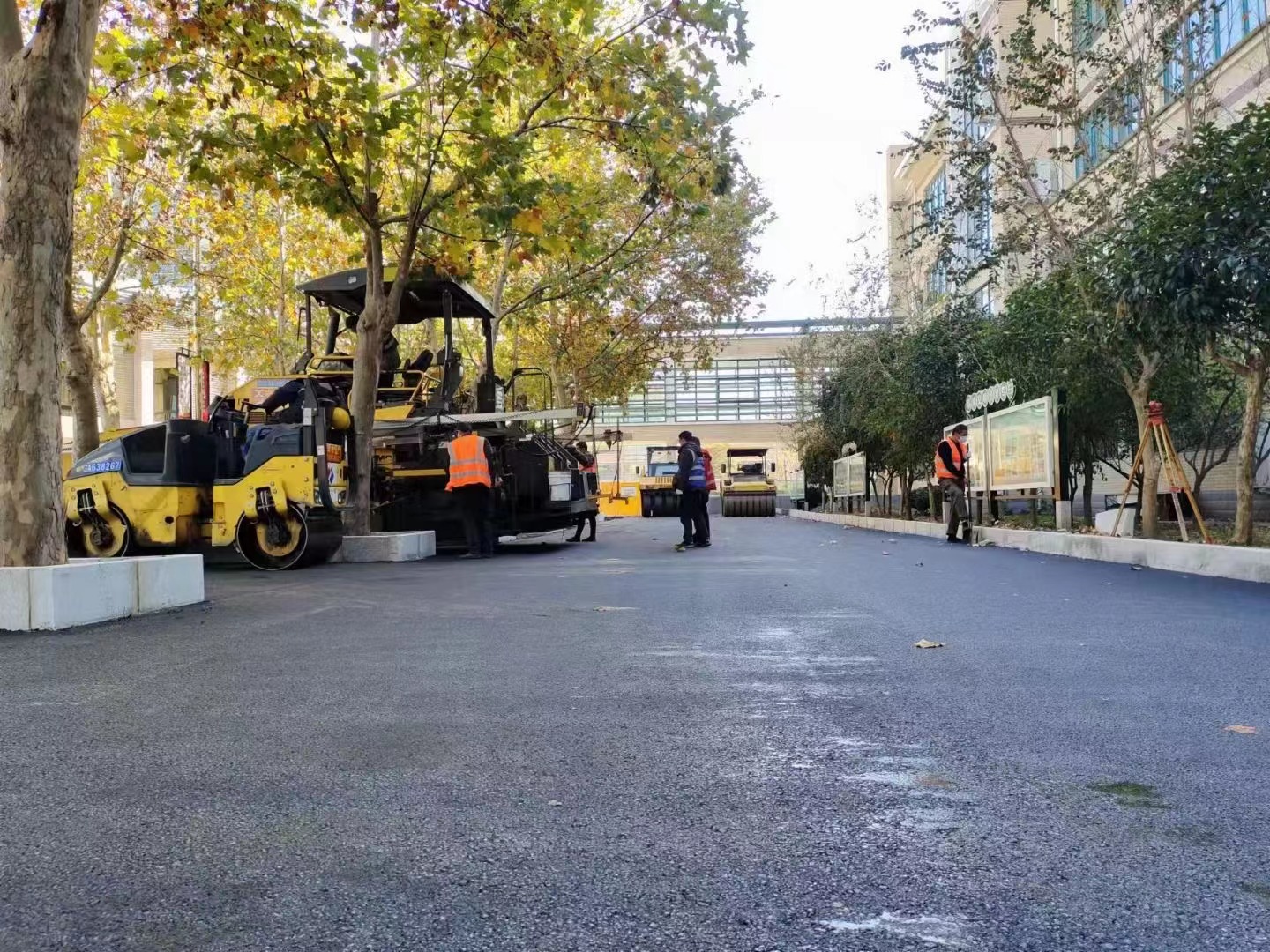

郑州沥青摊铺效果展示
